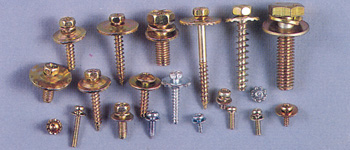

SEMS (Screw and Washer Assembly) |
|
 |
WASHER 누락방지 |
+ |
생산성 향상 |
WASHER 불량방지 |
원가절감 |
작업간편 및 작업시간 단축 |
품질향상 |
|
 |
■ 와샤 규격 (JIS B 1256)
단 위 : mm
구 분 |
M2 |
M2.6 |
M3 |
M3.5 |
M4 |
M4.5 |
M5 |
M6 |
M8 |
D(외경) |
5.5 |
0
-0.3 |
6.5
(5) |
0
-0.35 |
7
(6) |
0
-0.35 |
9
(7) |
0
-0.35 |
9
(8) |
0
-0.35 |
10
(9) |
0
-0.35 |
10 |
0
-0.35 |
12.5
(11.5) |
0
-0.4 |
17
(15.5) |
0
-0.4 |
T(두께) |
0.3 |
±0.04 |
0.5 |
±0.05 |
0.5 |
±0.05 |
0.5 |
±0.05 |
0.8 |
±0.1 |
0.8 |
±0.1 |
1 |
±0.1 |
1.6 |
±0.15 |
1.6 |
±0.15 |
평탄허용치 |
0.05 |
0.05 |
0.05 |
0.05 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
※ ( )안은 소형치수 |
■ 불완전 나사부 치수(U) JIS B 1188
단 위 : mm
구 분 |
M 2 |
M 2.6 |
M 3 |
M 3.5 |
M 4 |
M5 |
M 6 |
M 8 |
(파형)
스프링 와샤 |
1.8 |
2.1 |
2.4 |
2.8 |
3.5 |
4.3 |
5.1 |
6.7 |
평 와 샤 |
1.1 |
1.4 |
1.5 |
1.7 |
2.3 |
2.7 |
3.7 |
4.2 |
스프링(파형) 와샤
+평 와 샤 |
2.1 |
2.7 |
3.0 |
3.4 |
4.4 |
5.4 |
6.9 |
8.4 |
외치 와샤 |
- |
- |
1.9 |
2.1 |
2.3 |
2.8 |
3.2 |
4.2 |
외치 와샤
+평 와 샤 |
- |
- |
2.5 |
2.7 |
3.2 |
3.9 |
5.0 |
5.9 |
접시 와샤 |
- |
- |
1.7 |
- |
2.3 |
2.7 |
3.3 |
4.3 |
사라 외치와샤 |
- |
- |
3.4 |
4.0 |
4.6 |
5.4 |
6.6 |
8.3 |
|
|
 |
|
|
|
